Συναγερμοί Σπιτιών & Καταστημάτων

ΒΑΣΙΚΑ ΜΕΡΗ ΕΝΟΣ ΣΥΝΑΓΕΡΜΟΥ

Η κεντρική µονάδα ελέγχου είναι η καρδιά ενός συστήµατος ασφαλείας.

Δέχεται σήµατα από τους αισθητήρες τα οποία τα επεξεργάζεται και αποφασίζει για την ύπαρξη συναγερµού ή µη, επίσης στην κεντρική µονάδα συνδέονται ένα ή παραπάνω πληκτρολόγια για τον έλεγχο του συστήµατος από τους χρήστες.

Όταν κάποιος οι κάποιοι αισθητήρες διεγερθούν λόγο εισβολής ή γενικά διαταραχής της κανονικής τους κατάστασης τότε στέλνεται ανάλογο σήµα στην κεντρική µονάδα όπου το επεξεργάζεται και µεταβαίνει σε κατάσταση συναγερµού δίνοντας εντολή ενεργοποίησης σε συσκευές ηχητικής και φωτεινής σήµανσης (σειρήνες φάροι) Επίσης εφόσον υπάρχουν, ενεργοποιεί συσκευές τηλεειδοποίησης όπως κωδικοποιητής κλήσεων µέσω τηλεφωνικού δικτύου , εφεδρική συσκευή GSM,GPRS κ.τ.λ..

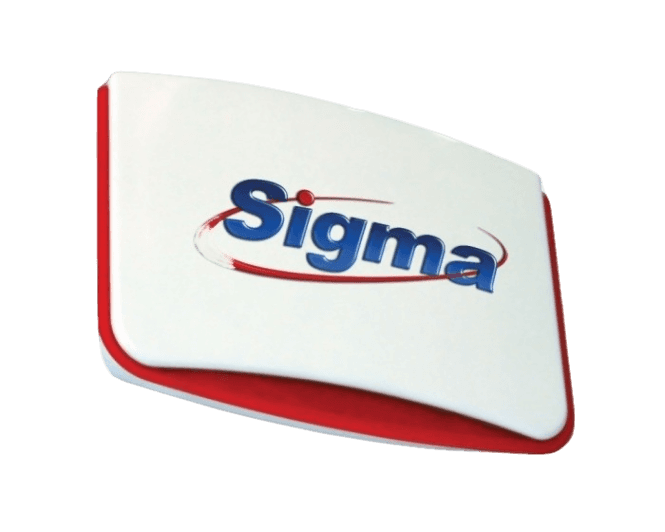

ΣΕΙΡΗΝΕΣ ΚΑΙ ΦΑΡΟΙ

Οι σειρήνες είναι συσκευές που ενεργοποιούνται µε την έναρξη συναγερµού στο σύστηµα, ως σκοπό έχουν την ηχητική ειδοποίηση και την δηµιουργία πανικού στους εισβολείς χωρίζονται σε εξωτερικές σειρήνες όπου τοποθετούνται στην εξωτερική πλευρά των κτιρίων και ως σκοπό έχουν την ειδοποίηση όσων βρίσκονται έξω από το κτίριο και συνήθως έχουν και ένα φλας όπου εκπέµπει έντονο φώς για να εντοπίζεται και οπτικά το κτίριο που προέρχεται ο συναγερµός. .

Οι εσωτερικές σειρήνες τοποθετούνται εντός των κτιρίων και συνήθως ηχούν πιο δυνατά από τις εξωτερικές µε σκοπό την δηµιουργία πανικού στους εισβολείς. Τον ίδιο σκοπό µε το φλας των εξωτερικών σειρήνων έχουν και οι φάροι λόγο του ότι εκπέµπουν ένα έντονο φώς για να παρατηρείται για όσους δεν καταλαβαίνουν από πού προέρχεται ό ήχος της σειρήνας ή δεν τον ακούν για τον τελευταίο λόγο τοποθετείται και σε εσωτερικούς χώρους.

ΠΛΗΚΤΡΟΛΌΓΙΑ

Το πληκτρολόγιο σε ένα σύστηµα ασφαλείας είναι η συσκευή µε την οποία ό χρήστης του συστήµατος µπορεί να χειρίζεται το σύστηµα να το ενεργοποιεί και να το απενεργοποιεί και γενικά να ρυθµίζει τις παραµέτρους λειτουργίας του..

Τα πληκτρολόγια χωρίζονται ανάλογα την διάταξη που έχουν για να παρουσιάζουν τις ενδείξεις τις κατάστασης του συστήµατος έτσι χωρίζονται σε πληκτρολόγια µε οθόνη LCD και σε πληκτρολόγια µε LED

Στην πρώτη περίπτωση ο χρήστης µπορεί να διαβάσει σε τι κατάσταση είναι το σύστηµα και την ορθή ή µη χρήση του συστήµατος αλλά και άλλες πληροφορίες όσον αφορά την λειτουργία του συστήµατος.

Στην περίπτωση των πληκτρολογίων µε δείκτες LED ο χρήστης µπορεί να κατανοήσει από το άναµµα η µη των LED την κατάσταση και της λειτουργίες τους συστήµατος, γενικά στα πληκτρολόγια µε LED είναι δυσκολότερη η κατανόηση της λειτουργίας του συστήµατος και γενικότερα η πληροφορίες που παρέχονται είναι περιορισµένες.

Μια άλλη ενδιαφέρουσα λειτουργία που έχουν τα πληκτρολόγια συγκεκριµένων κατασκευαστών είναι δυνατότητα ενεργοποίησης και απενεργοποίησης του συστήµατος ασφαλείας µε την βοήθεια συσκευών proximity

Αυτή η λειτουργία έχει ως σκοπό να βοηθήσει άτοµα που δυσκολεύονται να χειριστούν το πληκτρολόγιο (ηλικιωµένοι παιδιά άτοµα µε αναπηρία) να µπορούν να ενεργοποιούν και να απενεργοποιούν το σύστηµα µε την βοήθεια του proximity.

ΑΙΣΘΗΤΗΡΕΣ ΣΥΣΤΗΜΆΤΩΝ ΑΣΦΑΛΕΙΑΣ

ΜΑΓΝΗΤΙΚΟΣ ΔΙΑΚΟΠΤΗΣ

{Μεταλλική βιδωτή μαγνητική επαφή}

Οι µαγνητικοί διακόπτες τοποθετούνται πάνω στις πόρτες ή στα παράθυρα για να ανιχνεύουν το άνοιγµα τους. θα πρέπει αν χρησιµοποιούνται από κοινού µε µια συσκευή ανίχνευσης κίνησης, που βρίσκεται µέσα στον προστατευόµενο χώρο για να ανιχνεύσει µια παράνομη είσοδο που γίνεται µε παράκαµψη της πόρτας ή του παραθύρου που είναι επιτηρούµενο από τον συναγερµό

Η ποιότητά τους επηρεάζεται από το υλικό των ακίδων του μαγνητικού διακόπτη (επίχρυσες ή πλατίνα ), διότι στα συνεχή ανοιγοκλεισίματα εμφανίζεται σπινθηρισμός μεταξύ των ακίδων ο οποίος τις φθείρει.

ΙΣΟΡΟΠΟΣ ΜΑΓΝΗΤΙΚΟΣ ΔΙΑΚΟΠΤΗΣ

Αποτελούνται από ένα συναρµολογηµένο διακόπτη µε ένα εσωτερικό µαγνήτη που τοποθετείται πάνω στο σταθερό πλαίσιο της πόρτας ή του παραθύρου και ένας µαγνήτης ισορροπίας (ή εξωτερικός) και τοποθετείται στο κινούµενο µέρος της πόρτας ή του παραθύρου.

Ο διακόπτης ισορροπεί στην ανοικτή θέση ανάµεσα στο µαγνητικό πεδίο των δύο µαγνητών Εάν το µαγνητικό πεδίο διαταραχθεί από την κίνηση του εξωτερικού µαγνήτη , ο διακόπτης θα µετακινηθεί στην κλειστή θέση..

Όταν η πόρτα είναι στην κλειστή θέση , το µαγνητικό πεδίο που δηµιουργείται από την πόλωση του µαγνήτη του κινούµενου φύλλου αλληλεπιδρά µε το πεδίο που δηµιουργείται από τον µαγνήτη του διακόπτη , έτσι η συνολική επίδραση στον διακόπτη είναι σταθερή..

Όταν η πόρτα ανοίξει, ο διακόπτης αλλάζει θέση , έτσι γίνεται ασταθής και δηµιουργείται συναγερµός Οι ισόρροποι µαγνητικοί διακόπτες παρέχουν ένα υψηλότερο επίπεδο ασφάλειας για παράθυρα και πόρτες από τους απλούς µαγνητικούς ή µηχανικούς διακόπτες Ένα ξεχωριστό πλεονέκτηµα της χρήσης του ισόρροπου µαγνητικού διακόπτη είναι η έµφυτη ικανότητα του να αντιµετωπίζει ένα κοινό µέτρο µαταίωσης των άµεσων µαγνητικών αισθητήρων.

Αυτό το µέτρο µαταίωσης περιλαµβάνει την τοποθέτηση ενός εξωτερικού µαγνήτη στο σηµείο που βρίσκεται ο µαγνητικός διακόπτης έτσι ώστε όταν ανοίγει η πόρτα ή το παράθυρο να µην ανοίγει ή επαφή του διακόπτη.

Ο σχεδιασµός του ισόρροπου µαγνητικού διακόπτη αποκλείει σε αυτόν τον µηχανισµό µαταίωσης να γίνει αποτελεσµατικός.

ΑΝΙΧΝΕΥΤΗΣ ΘΡΑΥΣΗΣ ΚΡΥΣΤΑΛΛΩΝ

Οι αισθητήρες ανίχνευσης θραύσης κρυστάλλων αφουγκράζεται για συχνότητες που συνδέονται µε το σπάσιµο γυαλιού. Ένας επεξεργαστής φιλτράρει όλες της ανεπιθύµητες συχνότητες και επιτρέπει να αναλυθούν µόνο συχνότητες συγκεκριµένων περιοχών του ακουστικού φάσµατος Ο επεξεργαστής συγκρίνει τις συχνότητες που έλαβε µε συγκεκριµένες τιµές συχνοτήτων που είναι καταγεγραµµένες ως συχνότητες που συνδέονται µε το σπάσιµο του γυαλιού. Αν οι λαµβανόµενες συχνότητες ταιριάζουν µε τα χαρακτηριστικά των συχνοτήτων του σπασµένου γυαλιού τότε έχουµε την δηµιουργία συναγερµού.

ΕΝΕΡΓΗΤΙΚΟΣ ΑΙΣΘΗΤΗΡΑΣ ΥΠΕΡΥΘΡΩΝ

Ο αισθητήρας τοποθετείται για να προστατέψει εισόδους, διαδρόµους, µεγάλες επιφάνειες τοίχων, εξωτερικούς χώρους αισθητήρας υπέρυθρων δηµιουργεί ένα διάγραµµα κάλυψης σε µορφή «κουρτίνας»

Ο αισθητήρας που χρησιµοποιείται για εφαρµογές σε εξωτερικούς χώρους έχει στο ένα άκρο της προστατευόµενης ζώνης το ποµπό και στο άλλο άκρο τον δέκτη. ο ποµπός δηµιουργεί πολλαπλών συχνοτήτων δέσµες µε κατεύθυνση τα αντίστοιχα κανάλια του δέκτη δηµιουργώντας έναν υπέρυθρο «φράκτη» ανάµεσα στον ποµπό και τον δέκτη.

Αντίστοιχα µε την βοήθεια φακών εστιάζεται η υπέρυθρη ακτινοβολία στο αισθητήριο στοιχείο όπου δηµιουργείται ένα ηλεκτρικό σήµα µε την λήψη της υπέρυθρης ακτινοβολίας όταν διακόπτεται η λήψη της ακτινοβολίας για ένα συγκεκριµένο χρονικό διάστηµα και κάτω από ένα προκαθορισµένο όριο τότε έχουµε την δηµιουργία σήµατος συναγερµού.

Για τον αισθητήρα εξωτερικών εφαρµογών απαιτείται η περιοχή ανάµεσα τους να είναι οµοιόµορφά επίπεδη και να µην υπάρχουν εµπόδια ανάµεσα τους έτσι ώστε να µην επηρεάζουν το εκπεµπόµενο σήµα.

ΑΙΣΘΗΤΗΡΕΣ ΜΙΚΡΟΚΥΜΑΤΩΝ

Οι αισθητήρες µικροκυµάτων είναι συσκευές ανίχνευσης κίνησης οι οποίοι εκπέµπουν σε µια καθορισµένη ζώνη συχνοτήτων ένα ηλεκτρονικό πεδίο.

Μια κίνηση στην περιοχή διαταράσσει το πεδίο και έτσι έχουµε την δηµιουργία ενός συναγερµού. Οι αισθητήρες µικροκυµάτων µπορούν να χρησιµοποιηθούν σε εξωτερικές και εσωτερικές εφαρµογές.

Υπάρχουν δύο βασικοί τύποι αισθητήρων µικροκυµάτων: οι µονοστατικοί αισθητήρες οι οποίοι έχουν τον ποµπό και τον δέκτη τοποθετηµένους εντός της ίδιας µονάδας , και οι διστατικοί αισθητήρες, στους οποίους ο ποµπός και ο δέκτης είναι δύο ξεχωριστές µονάδες και δηµιουργούν µια ζώνη ανίχνευσης ανάµεσα τους.

ΥΠΕΡΥΘΡΟΣ ΠΑΘΗΤΙΚΟΣ ΑΙΣΘΗΤΗΡΑΣ (PIR)

Όπως το δηλώνει και η ονοµασία τους οι παθητικοί ανιχνευτές υπερύθρων ονοµάζονται παθητικοί γιατί δεν εκπέµπουν ένα σήµα αλλά απλά λαµβάνουν την υπέρυθρη ακτινοβολία του χώρου, οι παθητικοί υπέρυθροι αισθητήρες (µερικές φορές λέγονται και πυροηλεκτρικοί αισθητήρες) έχουν την ιδιότητα το αισθητήριο στοιχείο τους συνήθως να διαιρείτε σε πολλούς τοµείς.

Η ανίχνευση κίνησης προκαλείται όταν µια πηγή θερµότητας (π.χ. η θερµότητα του ανθρώπινου σώµατος) διασχίσει δύο γειτονικά όρια του τοµέα ή διασχίσει το ίδιο όριο δύο φορές σε ένα συγκεκριµένο χρονικό διάστηµα.

Οι παθητικοί αισθητήρες υπερύθρων εγκαθίστανται σε τοίχους ή οροφές και η περιοχή ανίχνευση τους θα πρέπει να καλύπτει τις ζώνες εκείνες που είναι πιθανό να υπάρξει εισβολή.

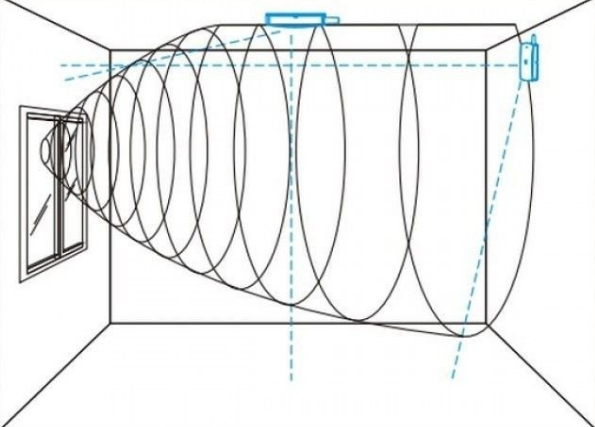

Η ζώνη ανίχνευσης µπορεί να έχει το σχήµα του παρακάτω διαγράµµατος και να διαφέρει ανάλογα τον αισθητήρα.

Όπως βλέπουµε η περιοχή κάλυψης που ξεκινά από τον αισθητήρα είναι αρχικά στενή και ανοίγει όσο αποµακρύνεται από τον αισθητήρα, επίσης στο διάγραµµα παρατηρούµε ότι υπάρχουν σηµεία που φωτίζονται αλλά και νεκρά σηµεία σκίασης.
